Boîte de dialogue Graver - Onglet Options

L'onglet Options permet de définir un certain nombre d'options pour les travaux de gravure.

1. Envoyer tous les

2. Lignes de coupe

3. Options du pilote

Envoyer tous les outils

Cochez la case pour graver avec tous les outils et choisir le mode de traitement pour chacun.



Travail unique

Le travail est envoyé sous forme de fichier unique et est traité en utilisant la même taille de panneau pour tous les outils.



Plusieurs travaux

Un fichier de travail distinct est créé pour chaque outil, mais la même taille de panneau est utilisée pour tous les outils.



Pause entre les outils

Cochez la case pour activer le Production Manager qui vous invitera à insérer l'outil suivant à chaque changement.Cette option n'est disponible que si vous avez coché l'option Envoyer tous les outils.

Lignes de coupe

Découpe un rectangle autour de chaque copie sérialisée ou entre les objets sérialisés.



Lignes de coupe entre les copies

Objet unique - Les lignes de coupe gravent une bordure.

Plusieurs objets - Les lignes de coupe grave une bordure autour de chaque copie.Elles ne se chevauchent pas.



Marge du panneau

Objet unique - La marge du panneau définit l'espace entre les lignes de coupe.

Plusieurs objets - La marge du panneau définit l'espace entre les lignes de coupe.



Outils

Ouvre la boîte de dialogue Outils.Vous pouvez choisir un nom d'outil, changer la profondeur, la réduction et le dégagement.Pour plus d'informations, consultez la section « Options de l'outil » à droite.

Pause entre les feuilles

Sélectionne si le Production Manager doit faire une pause après le traitement de chaque feuille ; dans ce cas, vous pouvez alors charger du matériau et aligner les marques de repérage après chaque feuille.

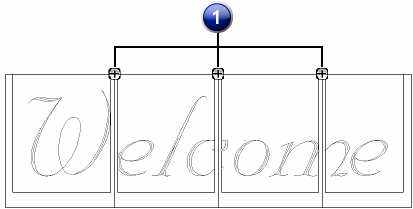

Marques de repérage automatique

Pour les travaux sur plaque longue/large, le logiciel crée un point sur chaque panneau, pour vous aider à aligner l'impression finale.Après le traitement de chaque panneau, utilisez la marque de repérage créée pour aligner le panneau sur l'angle en haut à gauche de la machine à graver.

Pour plus d'informations, consultez Toutes copies en panneaux individuellement.



1. Marques de repérage

Optimiser l'ordre du tracé

Optimise l'ordre de déplacement de la machine à graver d'un tracé à l'autre pour accélérer le processus.

Options du pilote

Montre les outils utilisés pour le travail, et permet de supprimer l'impression et de définir les paramètres de gravure de la machine.



Edition

Permet d'ajuster les paramètres de gravure 'Avant le travail', 'Après le travail' et 'Macro'.Pour plus d'informations, consultez Options du pilote de la machine à graver.

Les points de la position finale permettent de préciser l'endroit où la machine à graver revient à l'issue du travail.
