Création de lignes de cotation

L'outil de Cotation permet de créer des lignes de cotation entre deux points de votre dessin. Les lignes de cotation peuvent être horizontales, verticales ou diagonales.

Lorsque vous créez une étiquette de cotation, la fonction Accrocher au point est automatiquement activée.

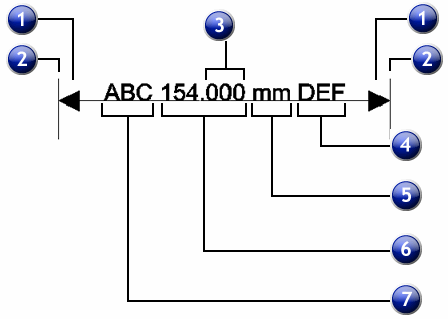

1. Ligne perpendiculaire

2. Flèche

3. Zéros suiveurs

4. Suffixe

5. Unité

6. Valeur de dimension

7. Préfixe



  1. Pour créer une ligne de cotationctionnez l'outil Cotation.
  2. Cliquez sur le point où la ligne de cotation doit commencer.
  3. Cliquez le point ou la ligne de dimension doit se terminer ou faites glisser le curseur du point de début jusqu'au point de fin. Lorsque vous déplacez le curseur, une ligne affiche la direction que vous prenez.
  4. Séleune troisième fois pour définir la distance entre la ligne de cotation et les points de début et de fin.

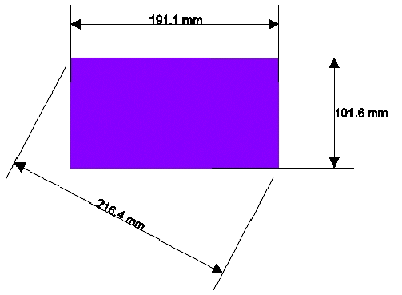

Lorsque vous créez une ligne de cotation diagonale :
