Paramètres avancés pour le remplissage de gravure

La fonction Paramètres avancés permet de définir les paramètres de la machine à graver.Les remplissages de gravure se partagent les mêmes paramètres avancés.

Paramètres avancés pour le remplissage du profil, le contournage et le remplissage de trou

Paramètres avancés pour le remplissage de trou

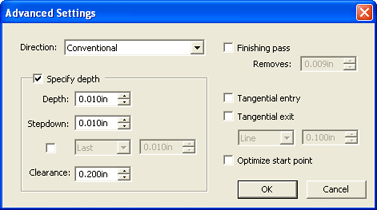

  1. Dans l'onglet Remplissage de gravure dans DesignCentral, cliquez sur Avancé.
  2. Ajustez les paramètres suivants :

    Direction

    Sélectionne le sens de la gravure d'un tracé.Le choix de la direction appropriée garantit les bords les plus lisses. Pour plus d'informations, consultez Affichage de la direction des parcours.



    Conventionnel

    La direction dite 'Conventionnelle' grave suivant des trajectoires d'outil Inset et Offset pour que les bords des pièces soient lisses.

    Les trous internes dans un texte ou des objets seront découpés dans le sens inverse du tracé externe.

    • Une direction conventionnelle avec un style de tracé Offset gravera vers la gauche pour les trajectoires d'outils externes et vers la droite pour les trajectoires d'outils internes.
    • Une direction conventionnelle avec un style de tracé Inset gravera vers la gauche pour les trajectoires internes et vers la droite pour les trajectoires externes.





    Offset conventionnel

    Inset conventionnel



    Ascendant

    La direction dite 'Ascendante' grave à l'inverse de la direction conventionnelle ; elle sert d'ordinaire aux matériaux comme p.ex. du bois à fibres ondulées et de l'aluminium.





    Offset ascendant

    Inset ascendant



    Dans le sens des aiguilles d'une montre

    La direction dite 'Dans le sens des aiguilles d'une montre' grave vers la droite quel que soit le tracé.





    Offset vers la droite

    Inset vers la droite



    En sens inverse des aiguilles d'une montre

    La direction dite 'En sens inverse des aiguilles d'une montre' grave vers la gauche quel que soit le tracé.





    Offset vers la gauche

    Inset vers la gauche

    Spécifier la profondeur

    Cochez la case si vous souhaitez entrer des valeurs qui se substitueront aux paramètres de la machine à graver.



    Profondeur

    Précise la profondeur de gravure totale de l'outil.



    Réduction

    Précise la profondeur de gravure de l'outil à chaque passage pour empêcher que ce dernier ne retire trop du matériau.





    Premier, Dernier, ou les deux

    Définit des valeurs de réduction additionnelles pour le Premier ou Dernier passage, ou les deux.Vous pouvez préciser la profondeur de gravure de l'outil à chaque passage.

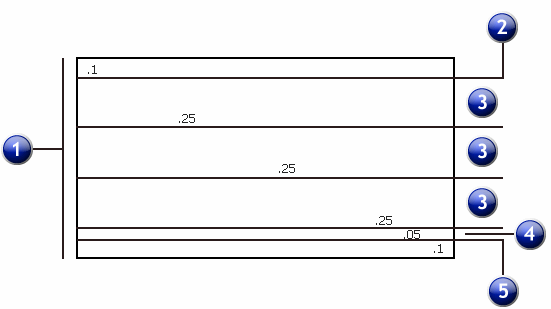

    1. Profondeur totale 1 po.

    2. Premier passage (optionnel)

    3. Réduction

    4. Reste après réduction

    5. Premier passage (optionnel)



    Dégagement

    Définit la hauteur de soulèvement de l'outil entre les tracés.

    Passage final

    Dernier passage qui retire une infime quantité de matériau pour lisser les bords depuis le précédent passage.



    Supprime

    Détermine la quantité de matériau retiré lors du passage final.

    Entrée et sortie tangentielles

    Entrée tangentielle - L'outil démarre à l'extérieur de sa trajectoire en évoluant sous une forme linéaire ou celle d'un arc.L'outil pourra ainsi gagner de la vitesse et faire une entrée nette dans le tracé.

    Entrée tangentielle, Ligne





    Sortie tangentielle - L'outil termine le travail en poursuivant à l'extérieur de sa trajectoire sous une forme linéaire ou celle d'un arc.L'outil pourra ainsi perdre de la vitesse et faire une sortie nette depuis le tracé.



    Sortie tangentielle, Arc



    Trait

    Ligne droite d'une longueur prédéterminée.



    Arc

    Arc infléchi selon un rayon prédéterminé.

    Optimise le point de départ

    Déplace automatiquement le point de départ de chaque tracé pour diminuer la distance entre le point final d'un tracé et le point de départ du suivant.

    Des entrée et sortie tangentielles sont créées au point de départ de l'objet.Désactivez cette option pour utiliser le point de départ initial de l'objet.

  3. Cliquez sur OK.
