Utilisation de parcours

Un parcours est constitué d'un ou de plusieurs segments droits ou courbes, et peut être ouvert ou fermé. Lorsqu'un parcours contient plusieurs segments, ceux-ci sont séparés par un point de contrôle. La position du point de contrôle détermine la forme des segments adjacents.

Sur les segments courbes, chaque point d'ancrage affiche des Lignes de direction, terminées par des Poignées de direction. Leur angle et leur taille déterminent la forme de la courbe.

Un point de contrôle situé entre deux segments peut être :

Symétrique

Les poignées de direction sont orientées dans des sens opposés le long de la même ligne et elles ont la même taille.

Lisse

Les poignées de direction sont orientées dans des sens opposés le long de la même ligne mais elles n'ont pas la même taille.

Point de rebroussement

Les poignées de direction ne sont pas sur la même ligne.



Symmetric Control Points



Smooth Control Points



Cusp Control Points

Un double cercle ou carré indique le point de départ du parcours. Dans un parcours ouvert, le point de départ doit se trouver à l'une des extrémités du parcours. Dans un parcours fermé, le point de départ peut se trouver n'importe où dans le parcours.

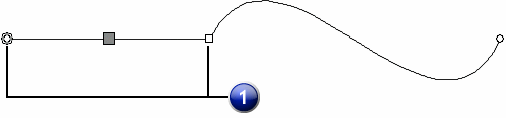

Sélection d'un segment droit

1. Points de contrôle

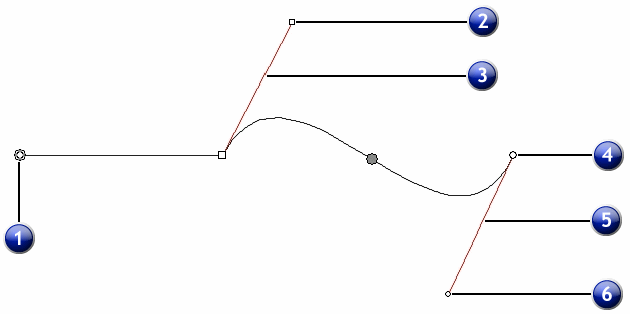

Sélection d'un segment courbe

1. Poignée de direction 1

2. Ligne de direction 1

3. Point de contrôle

4. Ligne de direction 2

5. Poignée de direction 2
