Alignement en angle de points et de segments

Utilisez les outils Aligner horizontalement ou Aligner verticalement pour aligner plusieurs points le long d'une ligne horizontale ou verticale.

1. Sélectionnez les points.

Sélectionnez l'outil Aligner Horizontalement ou Aligner Verticalement.

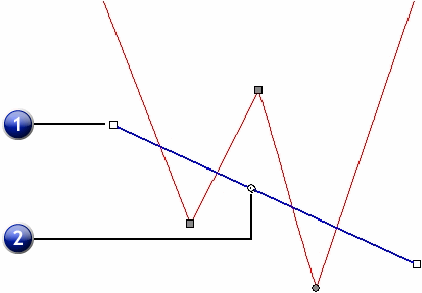

1. Cliquez et faites glisser une des extrémités de la ligne de référence pour modifier l'angle d'alignement. Cliquez et faites glisser le Centre d'alignement pour en modifier la position.

   Vous pouvez aussi ajuster la ligne de référence pour l'alignement en vous servant des cases numériques de DesignCentral.

   Direction de déplacement	Lorsque Le plus proche est sélectionné, le point se déplace vers la ligne de référence d'alignement en suivant le chemin le plus court. Lorsque Horizontal est sélectionné, le point se déplace horizontalement vers la ligne de référence d'alignement et avec Vertical, le point se déplace verticalement.
   Emplacement du centre d'alignement	Coordonnées X et Y du centre d'alignement, le cercle placé sur la ligne de référence.
   Angle d'alignement	Angle d'alignement de la ligne de référence.
   Déplacer l'intégralité du parcours	Cette option n'est disponible que si les points sélectionnés se trouvent sur des parcours différents. Lorsque cette option est activée, le parcours entier se déplace sur la ligne de référence.
   	1. Points sélectionnés
   	Option Déplacer l'intégralité du parcours désactivée
   	Option Déplacer l'intégralité du parcours activée

2. Cliquez sur Appliquer ou double-cliquez n'importe où dans la zone de travail.

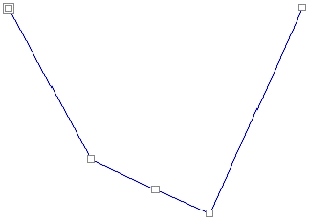

   Aligner les points avec déplacement vertical
