Sortie hybride virtuelle sur une table de découpe à alignement manuel

Pour sortir un travail en utilisant une sortie hybride virtuelle et une table de découpe à alignement manuel :

  1. Préparez le travail en suivant les instructions ci-dessus.
  2. Ajoutez le travail à la configuration de l'imprimante que vous voulez utiliser pour la sortie hybride virtuelle.
  3. Ouvrez la boîte de dialogue Propriétés du travail et sélectionnez l'onglet Flux de travail.
  4. Cochez la case Envoi du travail de découpe et sélectionnez la table de découpe que vous voulez utiliser comme deuxième élément de l'appareil hybride virtuel.

    Lorsque vous sélectionnez la table de découpe sous l'onglet Flux de travail, les marques de repérage par défaut de la table sont ajoutées automatiquement au travail.

  5. Cliquez sur OK pour fermer la boîte de dialogue Propriétés du travail.
  6. Rippez et imprimez le travail normalement.

    Dès que vous rippez et imprimez le travail, la partie découpe du travail apparaît automatiquement dans la file d'attente En suspens.

  7. Retirez le support de sortie de l'imprimante et chargez-le dans la table de découpe. Assurez-vous que le support de sortie est droit, et alignez les marques de repérage avec le point de départ de la table de découpe.
  8. Produisez le travail de découpe dans la file d'attente En Suspens de la même manière que pour un travail d'impression normal.

  9. Sélectionnez la méthode à utiliser pour positionner la tête de découpe sur les marques de repérage, et cliquez sur OK.

    Alignement interactif

    Positionnez la tête de découpe sur les marques de repérage en utilisant les commandes du logiciel.

    Numériser l'alignement

    Positionnez la tête de découpe sur les marques de repérage en utilisant les commandes de la table de découpe.

    Cette option n'est disponible que lorsqu'un protocole de communication bidirectionnelle (série ou USB) est utilisé.

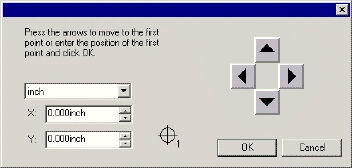

    1. Pour indiquer la position des marques de repérage en utilisant l'option Alignement interactif :

      1. Utilisez les boutons fléchés pour positionner la tête de l'outil de découpe sur la marque de repérage 1, et cliquez sur OK.
      2. Faites de même pour les autres marques de repérage.

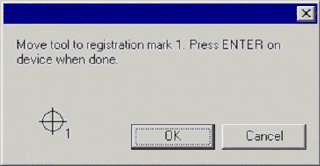

    2. Pour indiquer la position des marques de repérage en utilisant l'option Numériser l'alignement :

      LOC Virtual Hybrid 05

      1. Utilisez les commandes du panneau frontal pour positionner la tête de l'outil de découpe sur la marque de repérage 1. Appuyez sur la touche Enter (Entrée) de la table de découpe, et cliquez sur OK.
      2. Faites de même pour les autres marques de repérage.

  10. Assurez-vous que le couteau est correctement positionné, et cliquez sur OK pour découper le contour du dessin.
